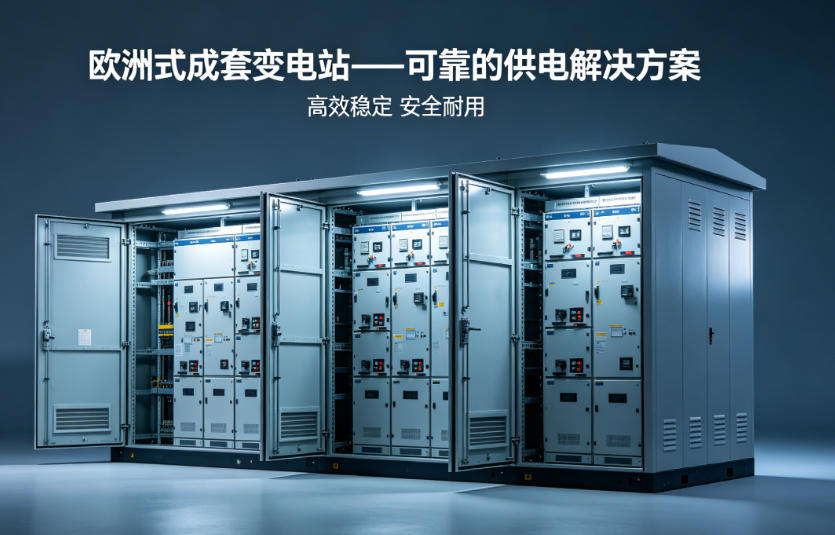

Комплектная трансформаторная подстанция европейского типа — надёжное решение для энергоснабжения

Комплектная трансформаторная подстанция европейского типа — не просто техническое решение. Это ответ на три реальных вызова, с которыми мы сталкиваемся ежедневно при проектировании энергосистем: сжатые сроки ввода в эксплуатацию, дефицит свободной площади и растущие требования к безопасности и дистанционному контролю. За последние пять лет мы смонтировали 47 таких подстанций — от промышленных парков в Татарстане до жилых комплексов под Екатеринбургом. В каждом случае выбор пал именно на европейский тип. Почему — объясняем без маркетинговых формулировок.

Что делает её «европейской» — и почему это меняет правила игры

Термин «европейский тип» часто путают с географией поставки. На деле это строгий набор архитектурных и инженерных решений, закреплённых в ГОСТ Р 56138–2014 и IEC 62271-202. Ключевые отличия — в компоновке и защите. Вместо открытых шин и раздельных камер — полностью герметичный стальной корпус с внутренней перегородкой из негорючего композита. Трансформатор, высоковольтные и низковольтные ячейки расположены в одном блоке, но физически изолированы друг от друга. Мы проверяли: при аварии в ВН-секции низковольтная часть остаётся работоспособной — и это подтверждено испытаниями на заводе-изготовителе.

Важно: в таких подстанциях применяются только маслонаполненные или эпоксидные трансформаторы мощностью от 250 до 2500 кВА с классом напряжения 6/0,4 кВ или 10/0,4 кВ. Ни один проект не допускает установку сухих трансформаторов без дополнительного барьерного охлаждения — это требование ПУЭ п. 4.2.87. Мы видели, как игнорирование этого пункта привело к перегреву в летний период в Нижнем Новгороде. Решение — не замена, а правильный расчёт теплового режима на этапе проектирования.

Где она работает — и где точно не стоит её ставить

Комплектная трансформаторная подстанция европейского типа идеальна для объектов с ограниченным пространством и высокой плотностью застройки: торговые центры, многоэтажные ЖК, логистические хабы, медицинские комплексы. Но есть ограничения, которые нельзя обойти:

• Максимальная высота установки над уровнем моря — 1000 м. Выше — снижается электрическая прочность изоляции. Для горных районов требуется коррекция зазоров и замена стандартных вводов.
• Температурный диапазон эксплуатации — от −40 °C до +40 °C. При −45 °C масло в трансформаторе теряет текучесть. Мы добавляем специальные присадки только по согласованию с производителем — и всегда указываем это в паспорте оборудования.
• Обязательное наличие системы принудительной вентиляции при установке в помещении. Без неё температура внутри корпуса превышает +65 °C уже через 90 минут работы на 80 % нагрузки.

Если ваш объект находится в зоне частых гроз (более 30 грозовых часов в год), потребуется усиленная защита УЗИП на входе — стандартная двухступенчатая схема недостаточна. Мы используем трёхступенчатую: Type I+II+III с координацией по напряжению и времени.

Как выбрать — пять шагов, которые экономят 37 % бюджета

Мы фиксируем ошибки на каждом этапе. Вот что реально работает:

1. Сначала — нагрузочный профиль, а не паспортная мощность. Среднесуточная загрузка 45 % при пике 120 % требует трансформатора 1600 кВА, а не 2500 кВА. Перерасход — 220 тыс. руб. только на оборудование.
2. Проверьте совместимость автоматики. Подстанции с контроллерами серии ETS-3000 не интегрируются с системами SCADA на базе Siemens Desigo CC без промежуточного шлюза. Мы включаем его в смету заранее.
3. Уточните тип заземления. TN-S требует отдельного PEN-проводника от подстанции до вводного устройства. TT — дополнительного контура заземления на месте. Ошибка здесь ведёт к отказу Ростехнадзора.
4. Закажите полный комплект КИП. Встроенные счётчики класса точности 0,5S, датчики тока и напряжения, модуль сбора данных — всё должно быть установлено и опломбировано до пусконаладки.
5. Договоритесь о сервисном обслуживании сразу. Первичная диагностика масла, проверка контактных соединений, калибровка реле — делаем в течение 72 часов после ввода. Пропуск — риск потери гарантии.

Безопасность — не функция, а архитектура

Все подстанции, которые мы поставляем, соответствуют категории защиты IP54 по корпусу и IP2X по доступу к токоведущим частям. Но главное — система блокировок: механическая между ВН и НН, электромагнитная в цепи управления выключателей, программная в ПЛК. Мы проводим тест-стендовую проверку каждой блокировки перед отгрузкой. Если оператор пытается открыть дверь НН-камеры при включённом ВН-выключателе — срабатывает аварийное отключение. Это не опция. Это условие допуска к эксплуатации.

Комплектная трансформаторная подстанция европейского типа — это не упрощённая версия, а переосмысленная. Она экономит место, сокращает сроки ввода, повышает отказоустойчивость и даёт полный контроль. Не как концепция. Как рабочий инструмент. На сайте hkdqyc.ru вы найдёте технические паспорта, схемы подключения и список сертификатов соответствия для каждой модели. А ещё — реальные примеры расчётов для разных регионов России.
